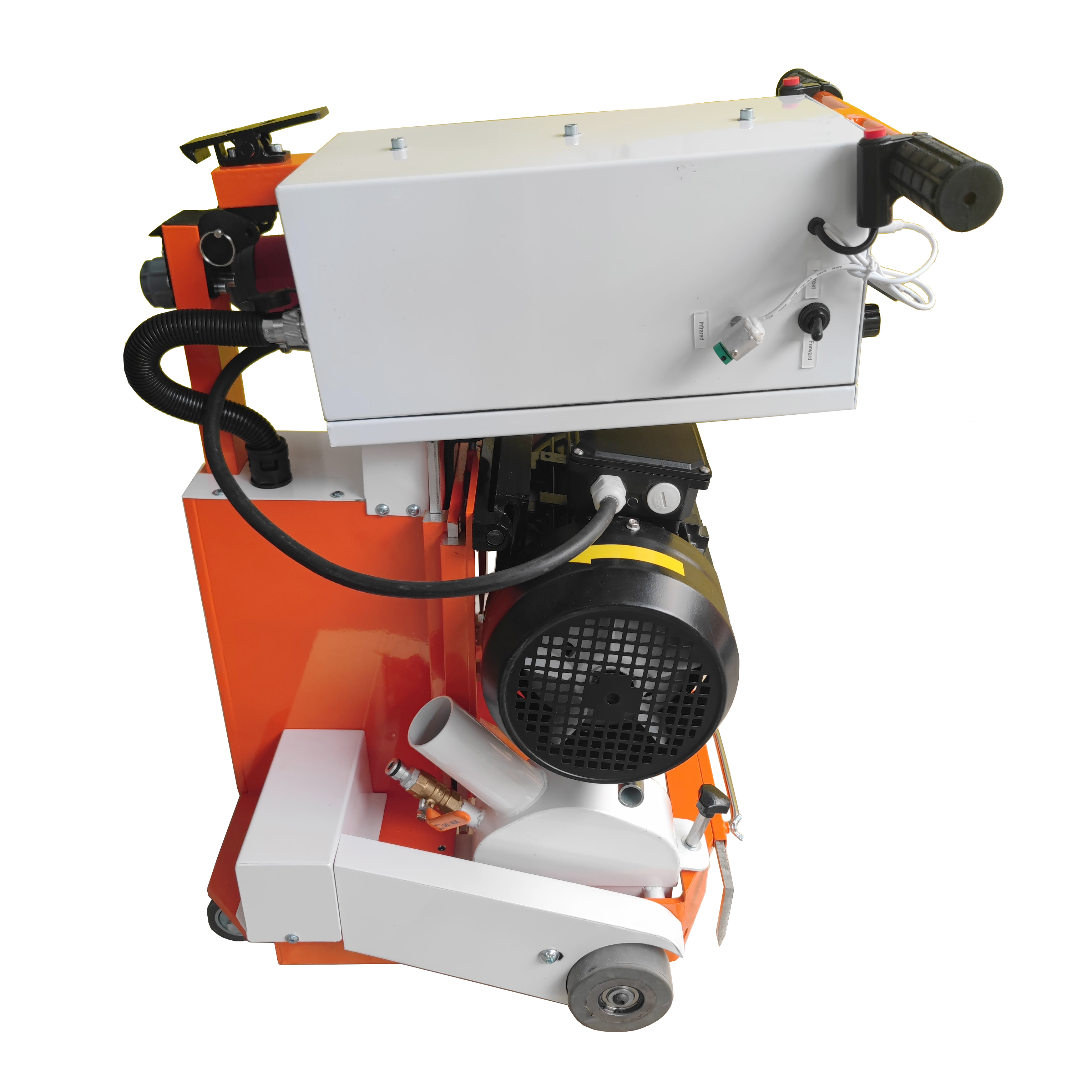

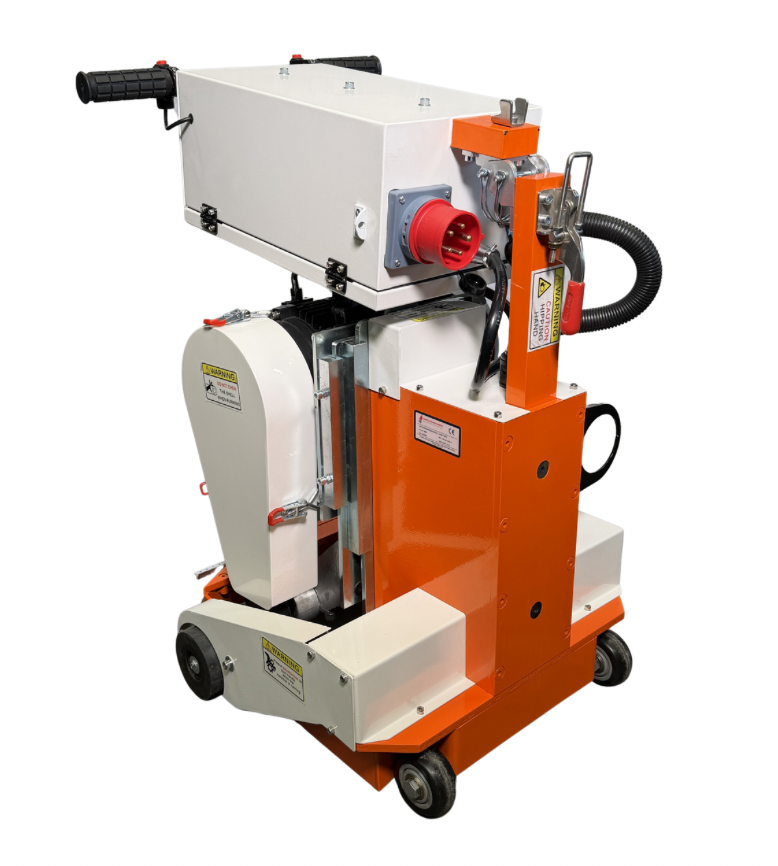

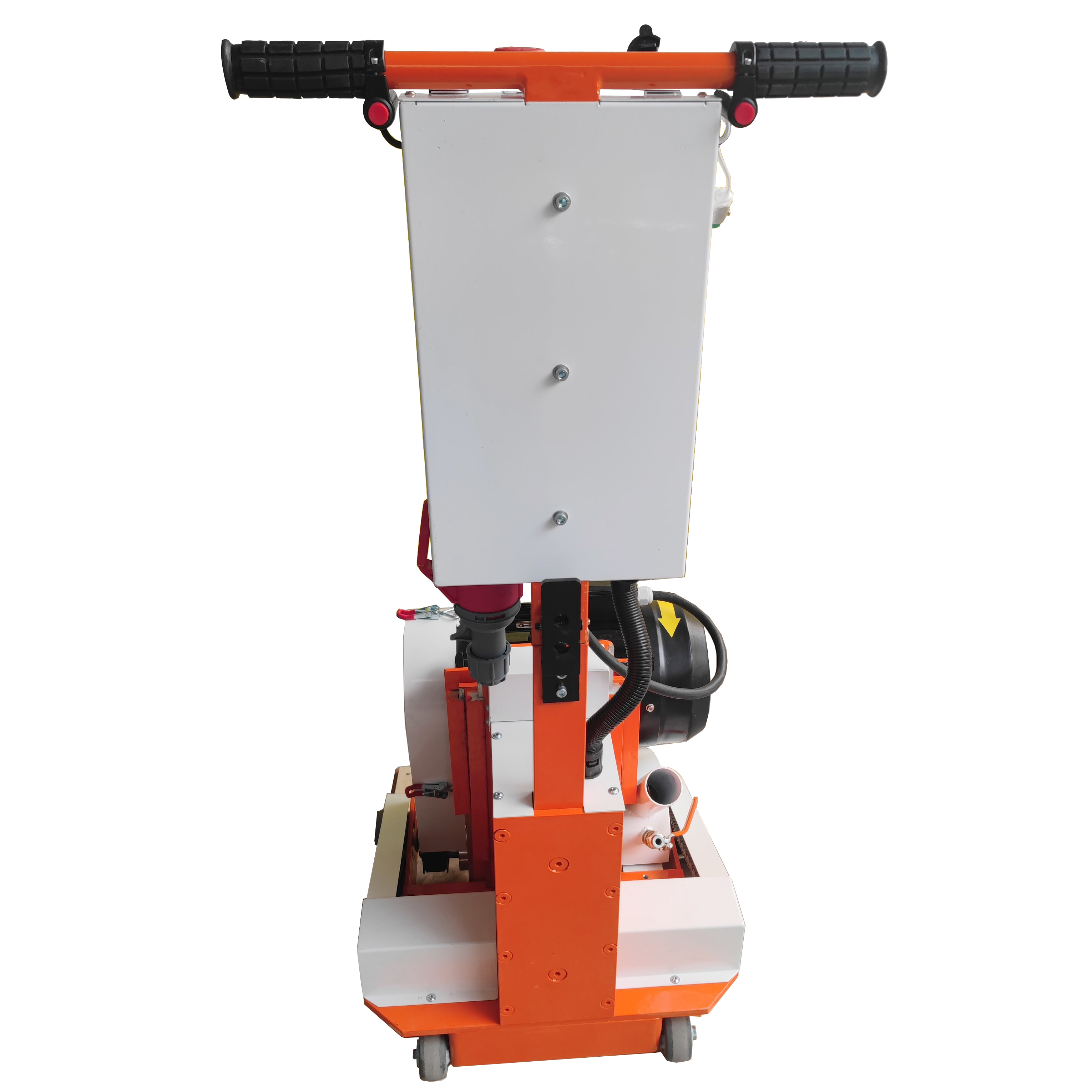

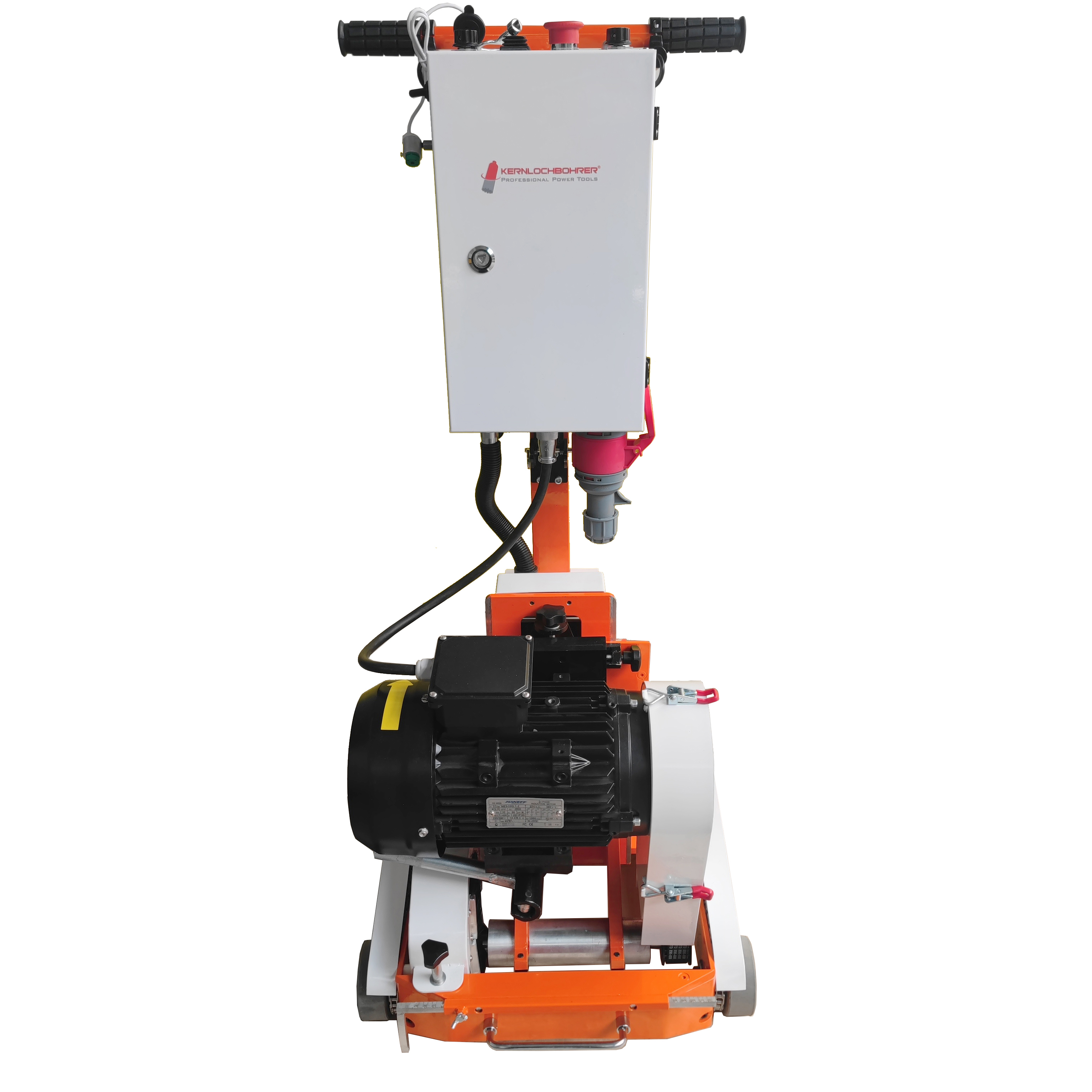

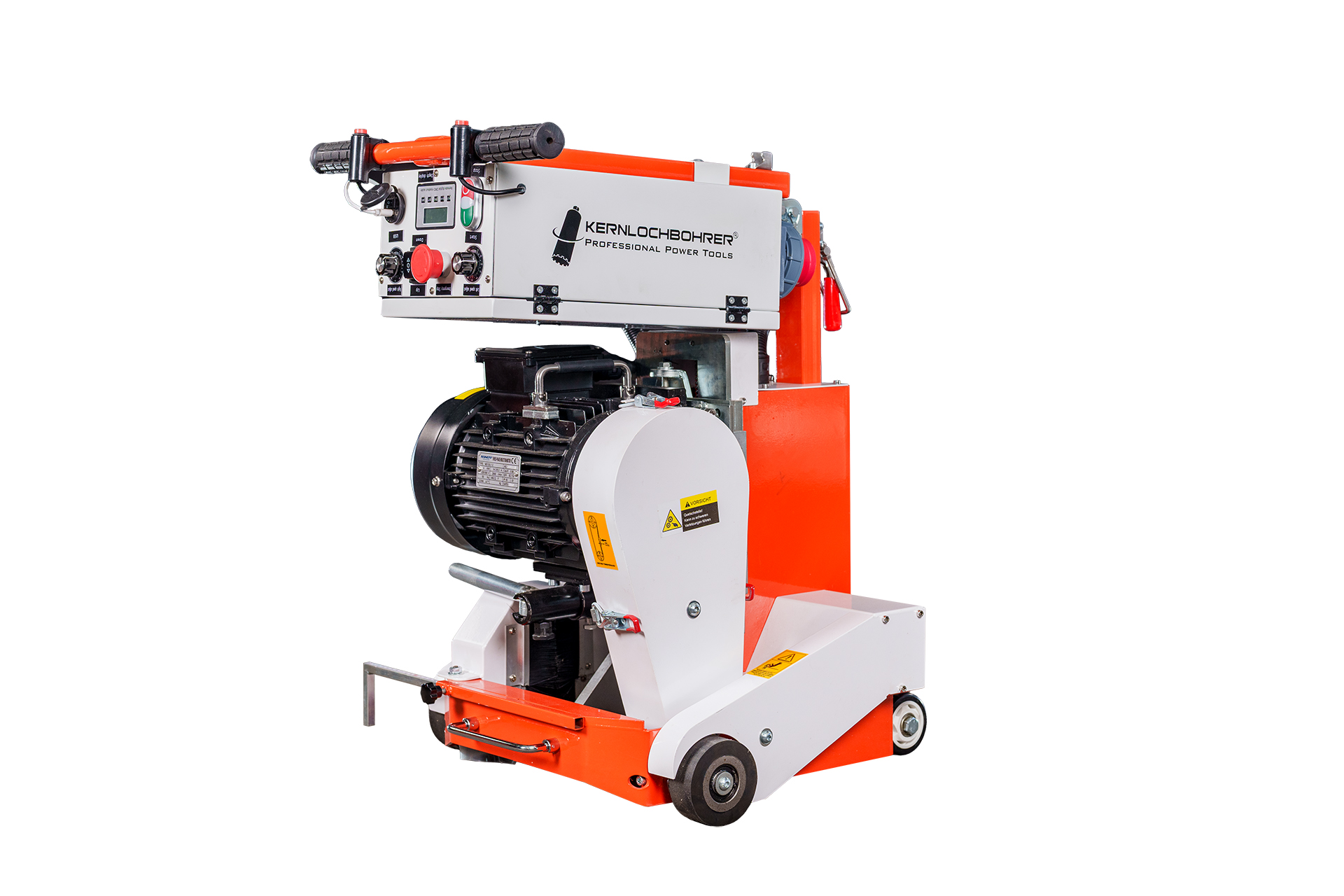

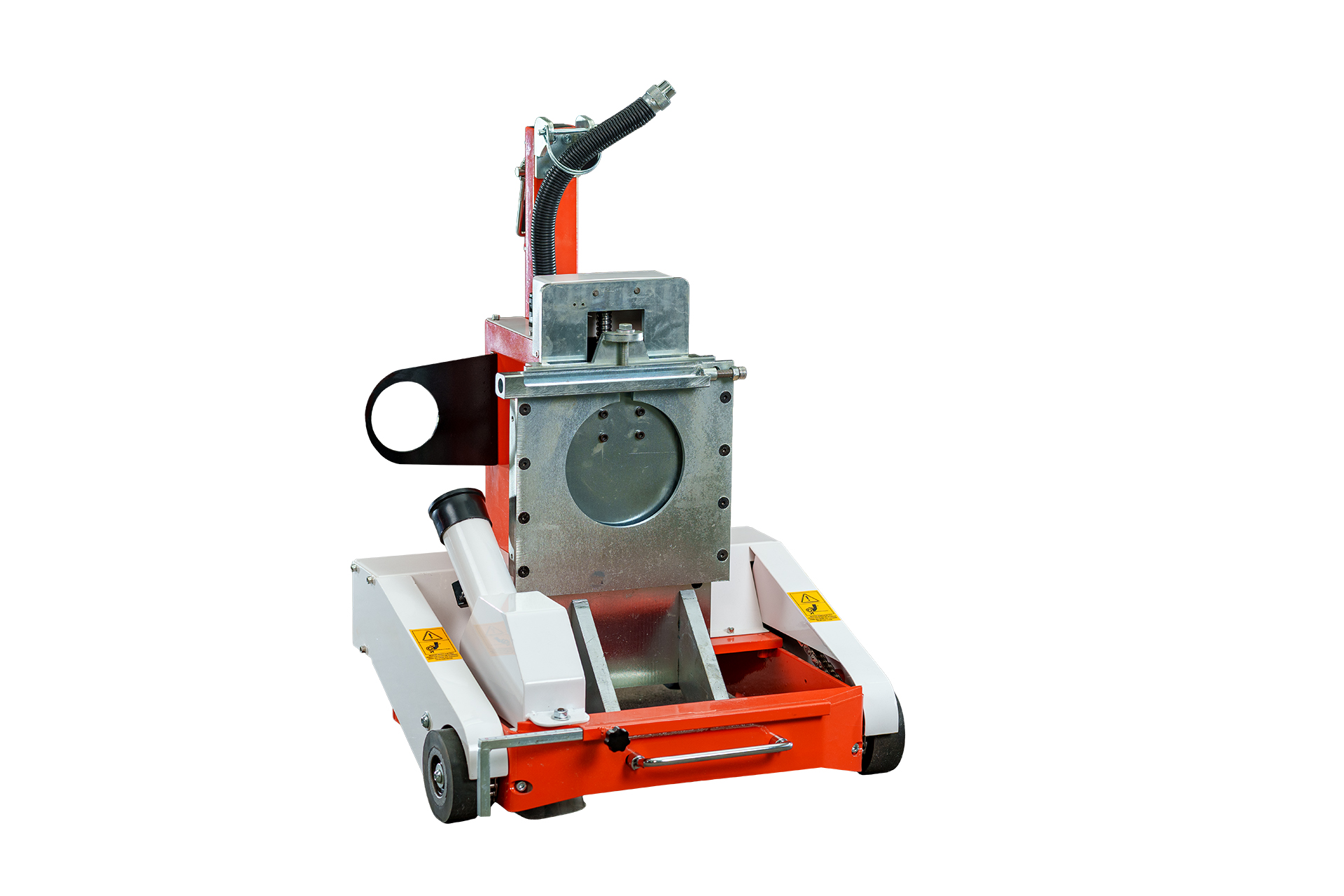

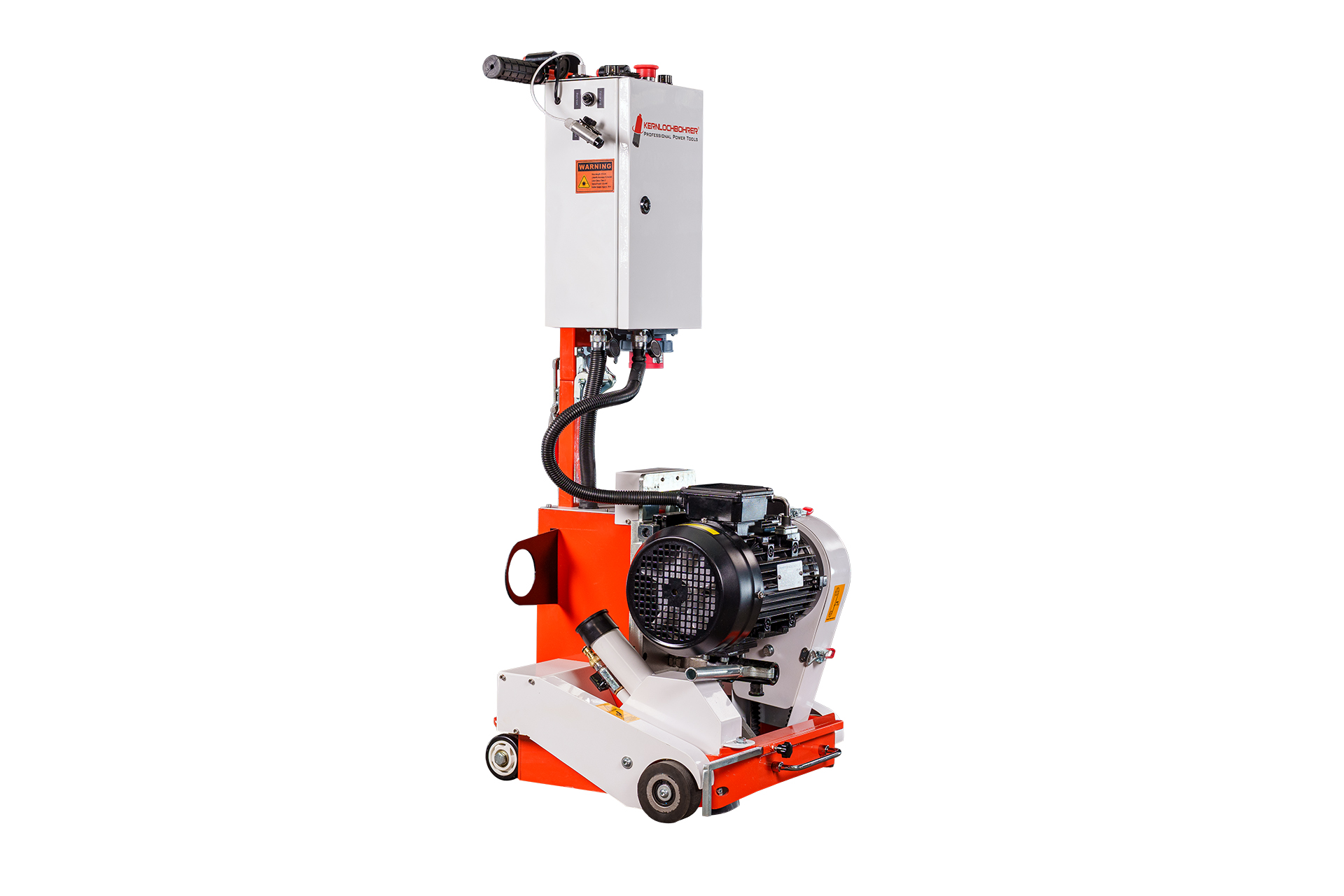

Fußbodenheizungsfräsmaschine T-REX

Fußbodenheizungsfräse T-REX mit 25 mm Frästiefe

Die T-REX fräst Nuten für Heizrohre in Estrich. Ihr 4000-Watt-Spindelmotor arbeitet an 400 V / 50 Hz, die Vorschubgeschwindigkeit reicht bis 7,5 m/min. Schnitttiefe und Schlitzbreite sind auf Heizungsrohre abgestimmt: stufenlos bis 25 mm tief und je nach Frässcheibe 13 bis 17 mm breit.

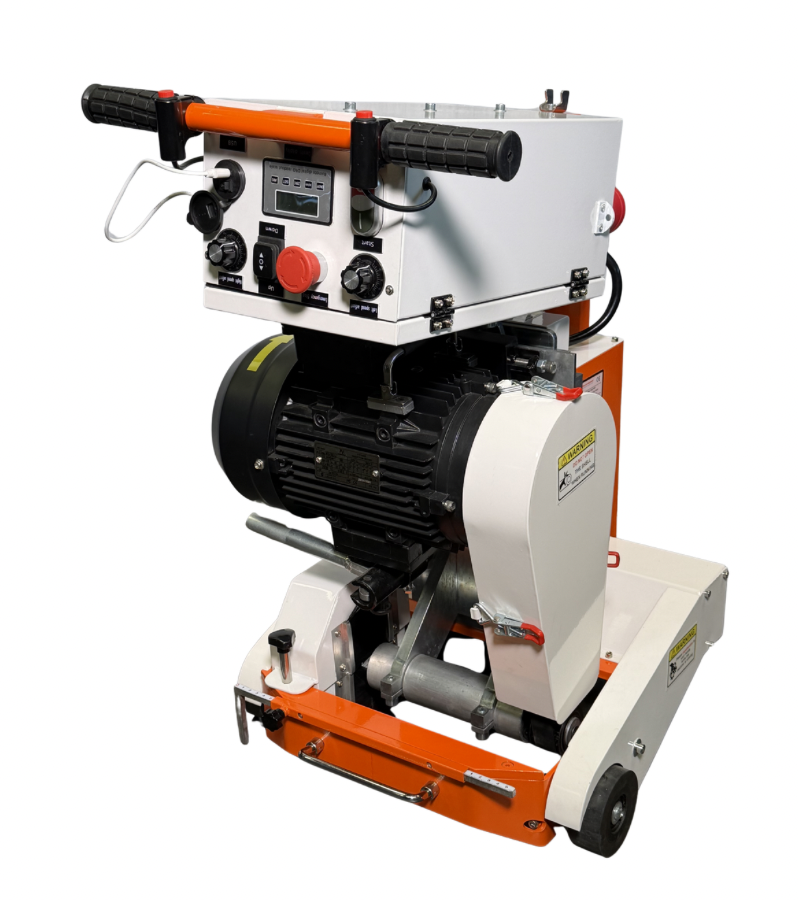

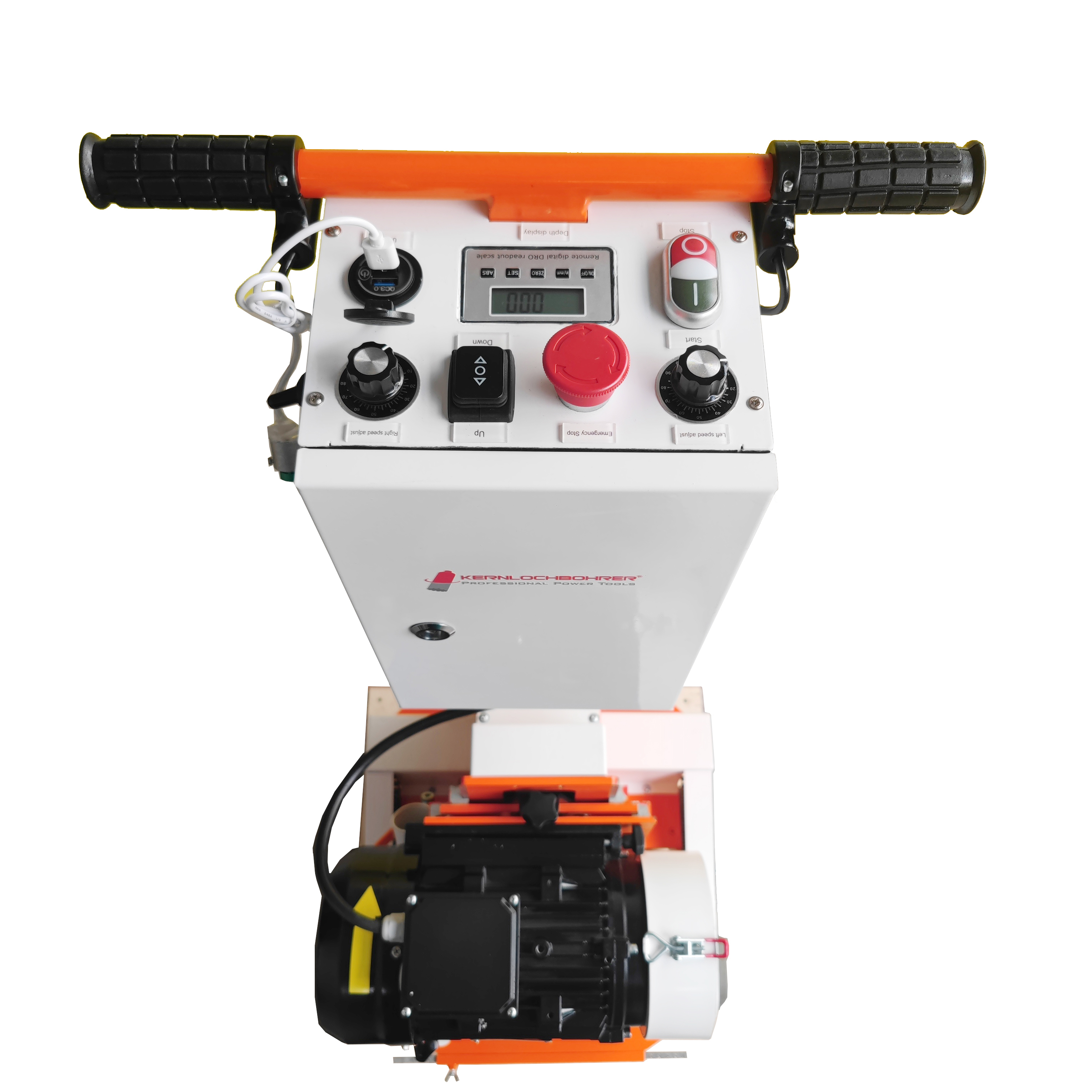

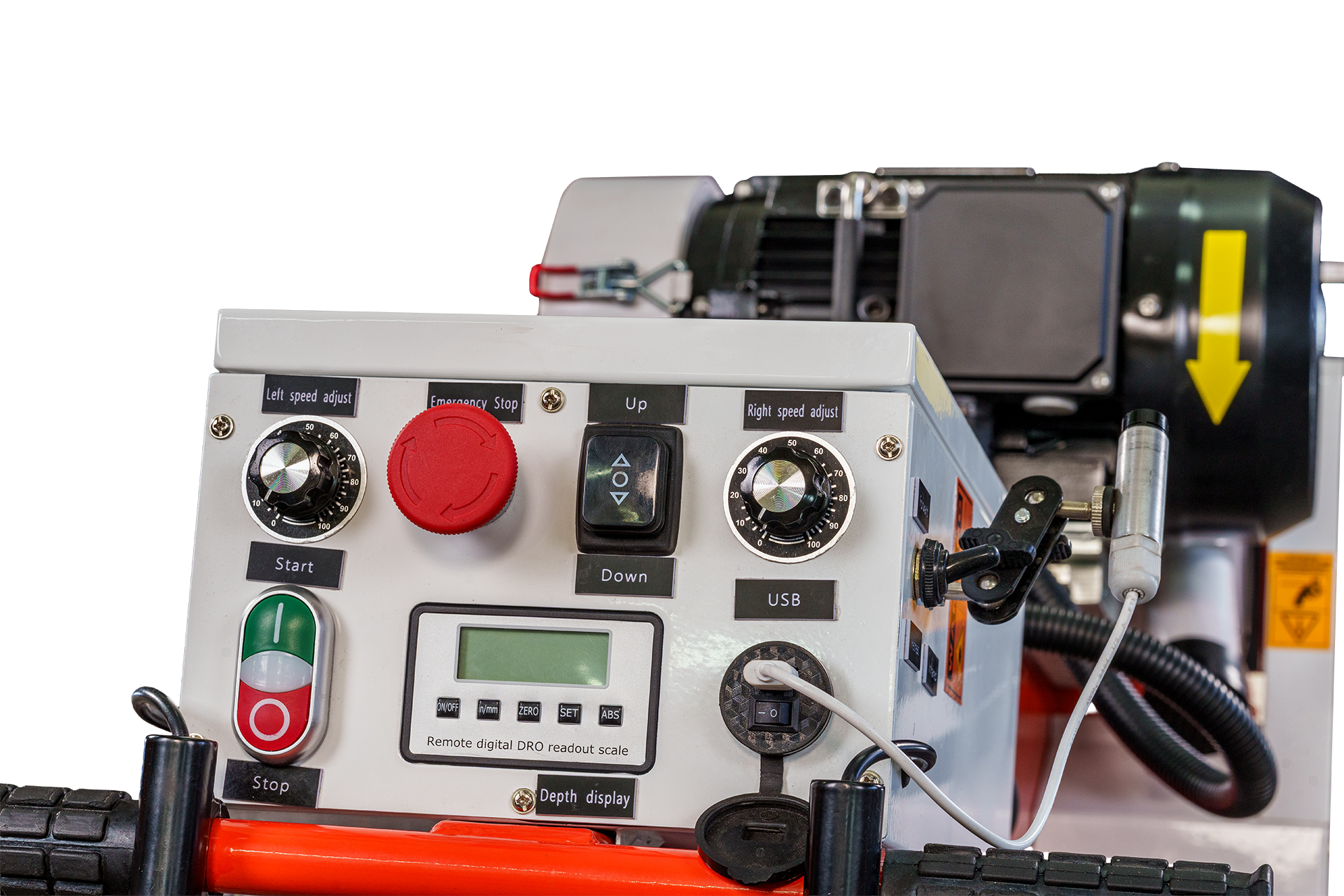

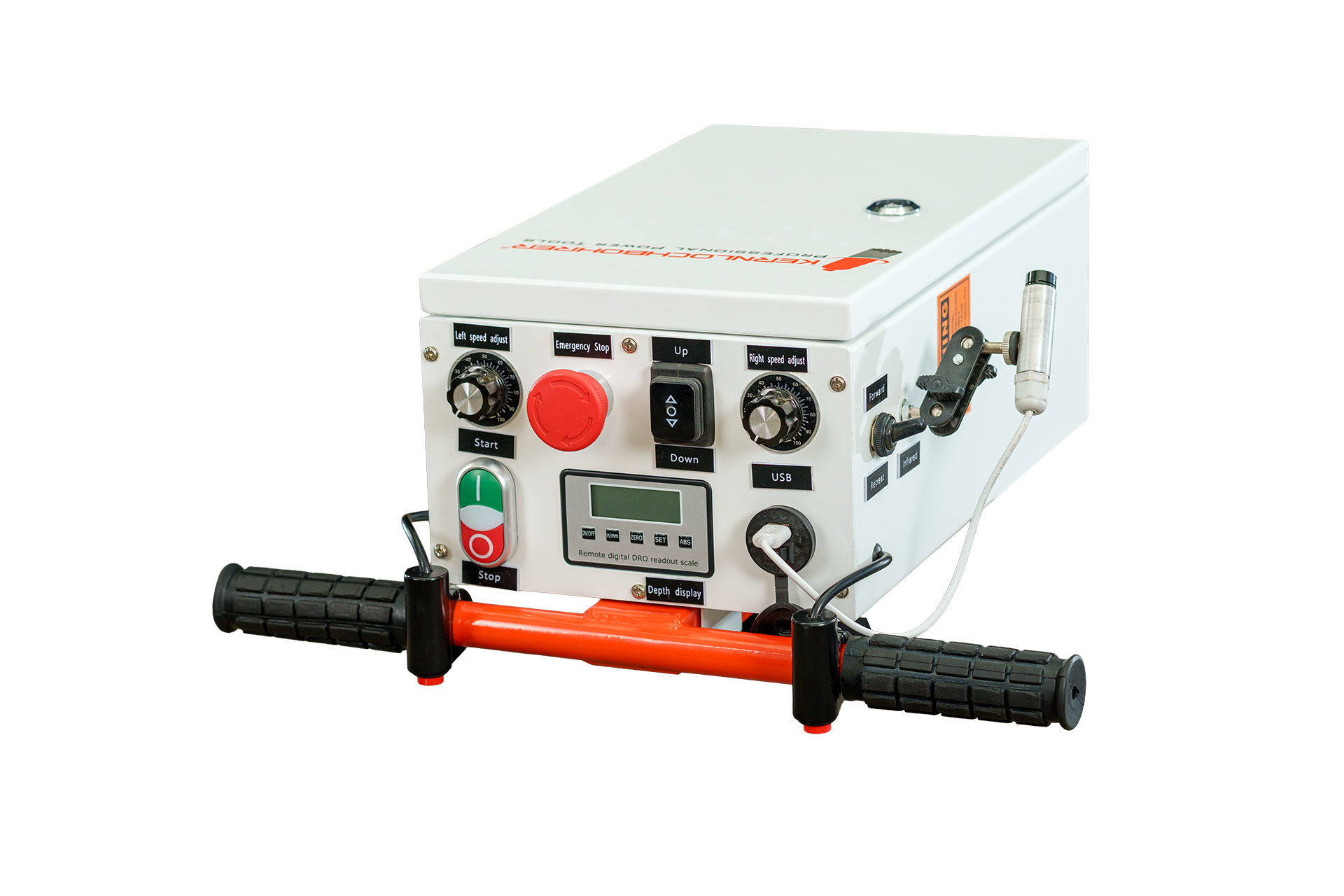

Die elektronische Tiefenzustellung wird per Knopfdruck bedient und zeigt den eingestellten Millimeterwert digital an. Zwei getrennt regelbare Antriebsräder halten den Geradeauslauf kontrollierbar, ein Laser markiert die Führungslinie. Für Transport und Zugang über Treppen lässt sich die 90 kg schwere Maschine in ihre Hauptkomponenten zerlegen.

Anwendungen

• Nuten für die nachträgliche Installation einer Fußbodenheizung
• Fräsarbeiten in Estrich
• Gerade und geometrisch anspruchsvolle Fräsverläufe
• Arbeiten parallel zu Wänden und entlang von Raumecken

Die Maschine richtet sich an Handwerksbetriebe und Bauprofis, die Heizrohrnuten bei Sanierungen herstellen. Kurze Überhänge und die angeordnete Frässcheibe unterstützen das Führen in schmalen Bereichen und komplexen Grundrissen.

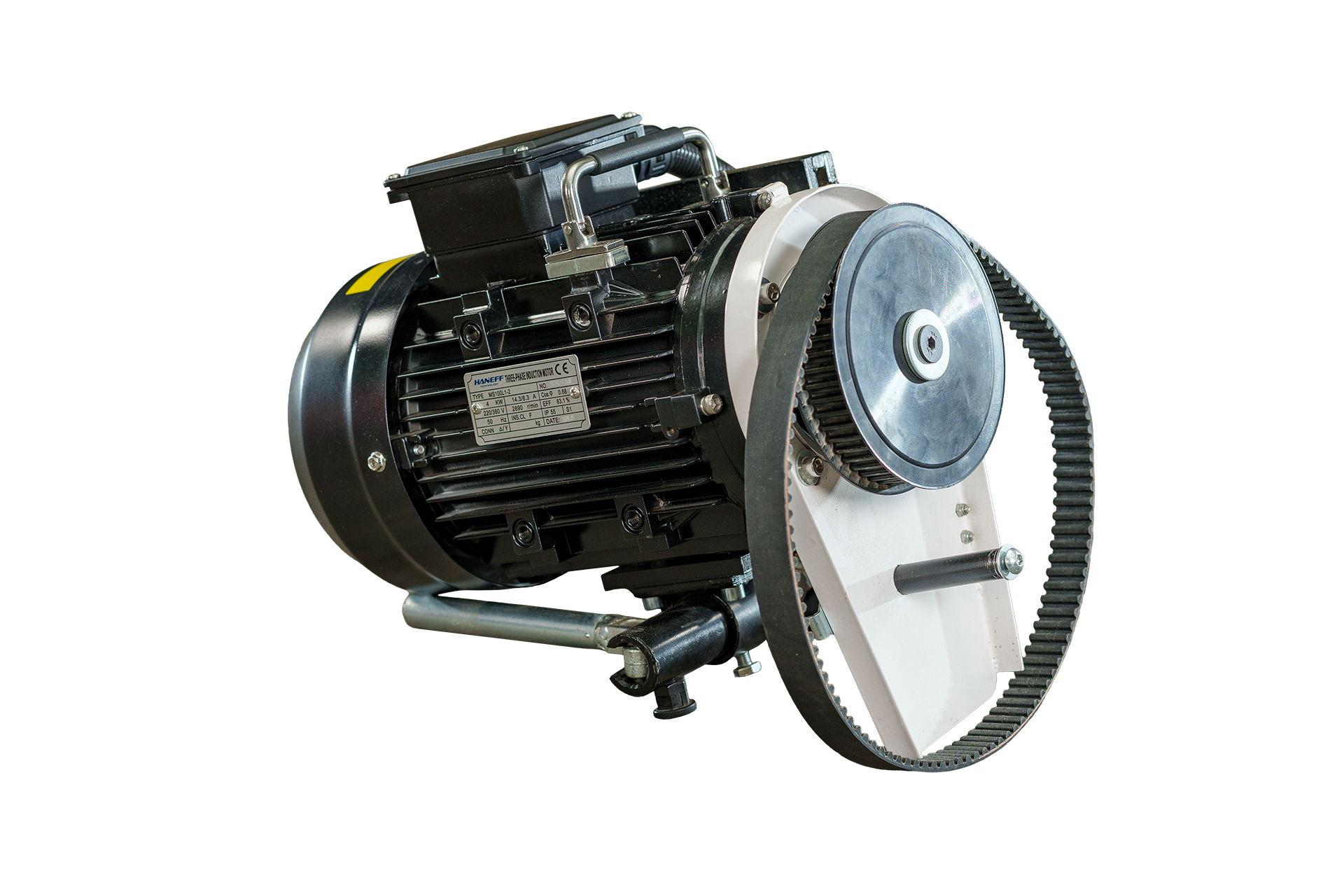

Motor und Antrieb

• Spindelleistung: 4000 W
• Anschluss: 400 V / 50 Hz, dreiphasig
• Fräsgeschwindigkeit: bis 7,5 m/min
• Fahrantrieb: zwei getrennt regelbare Antriebsräder

Die getrennte Regelung der Räder gleicht seitliches Ziehen beim Fräsen aus. Dadurch lässt sich die T-REX auch auf längeren Fräslinien kontrolliert gerade führen.

Fräsbereich und Untergründe

• Schnitttiefe: stufenlos bis 25 mm
• Schlitzbreite: 13 bis 17 mm, abhängig von der Frässcheibe
• Mindest-Wandabstand: 120 mm
• Maximaler Frässcheibendurchmesser: 130 mm
• Untergrund: Estrich

Die elektronische Tiefenzustellung ersetzt die manuelle Verstellung über eine Lochmaske. Verändert sich die Schnitttiefe durch Bodenverhältnisse oder Scheibenverschleiß, wird sie per Knopfdruck nachgestellt und an der digitalen Anzeige abgelesen.

Besondere Funktionen

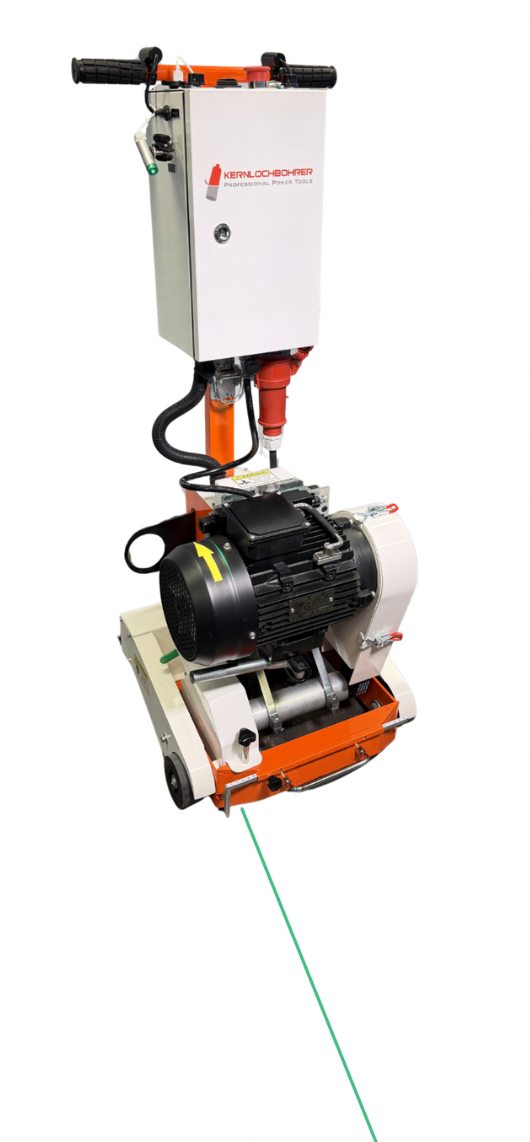

• Laserführung: Der Laser markiert die gewünschte Fräslinie vor der Maschine.
• Getrennt regelbare Antriebsräder: Beide Räder lassen sich unabhängig einstellen, damit die Maschine nicht seitlich zieht.

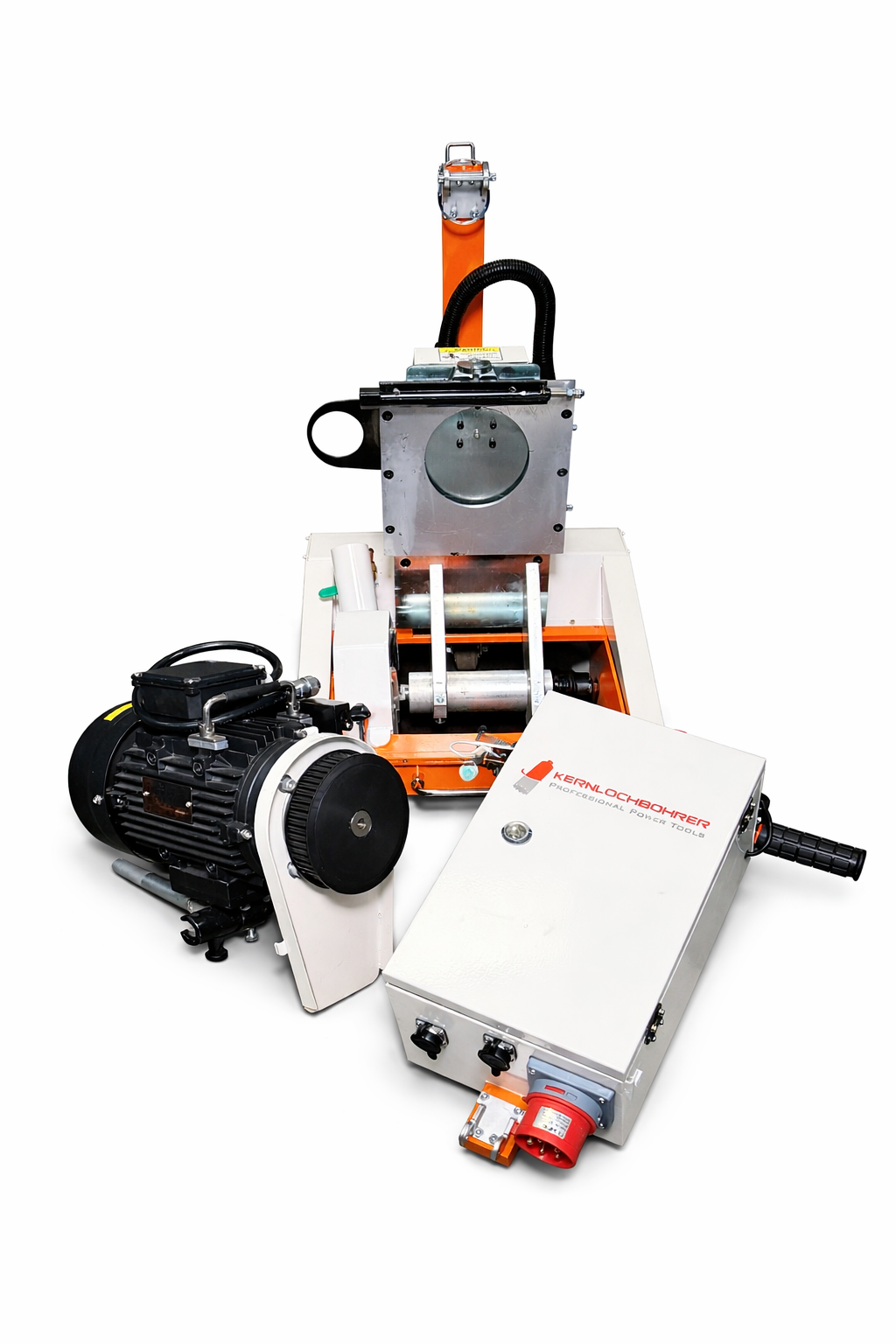

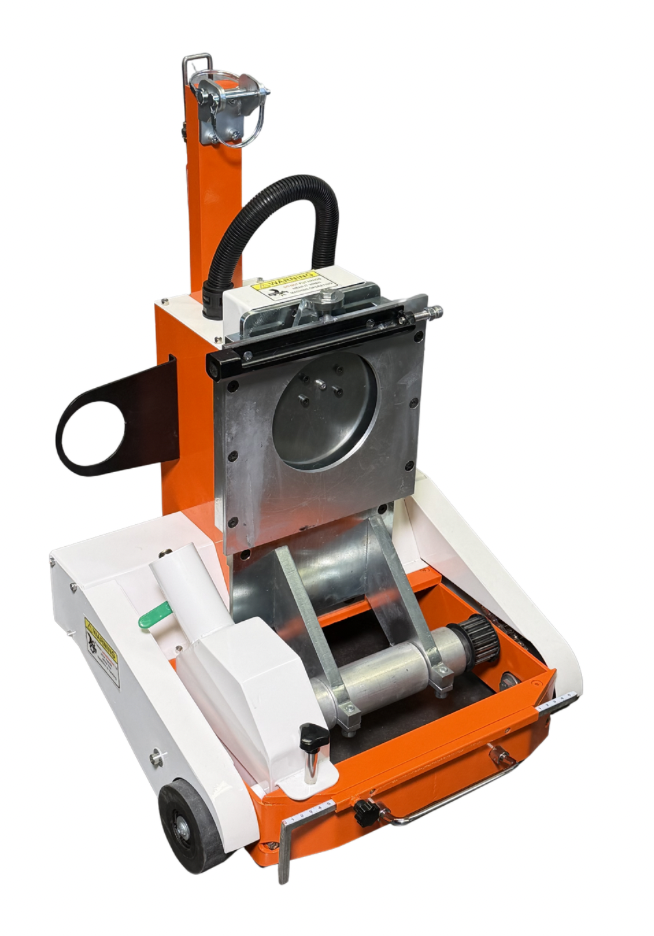

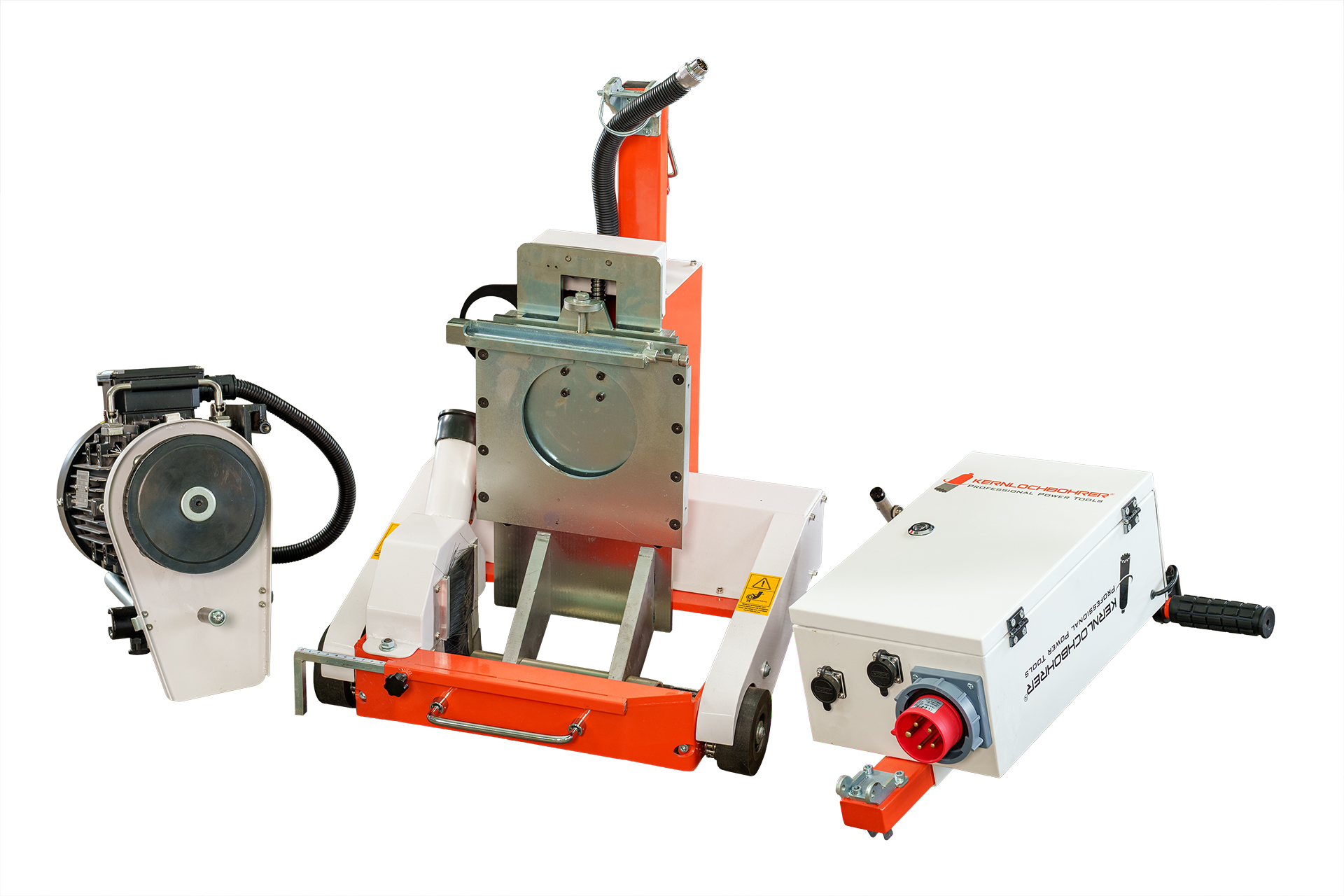

• Zerlegbare Bauweise: Die T-REX lässt sich für den Transport in ihre Hauptkomponenten zerlegen, darunter der abnehmbare Spindelmotor.
• Faltmechanismus: Die eingeklappte Maschine benötigt beim Transport weniger Platz und passt in Lieferwagen sowie viele Pkw-Kofferräume.

Handhabung

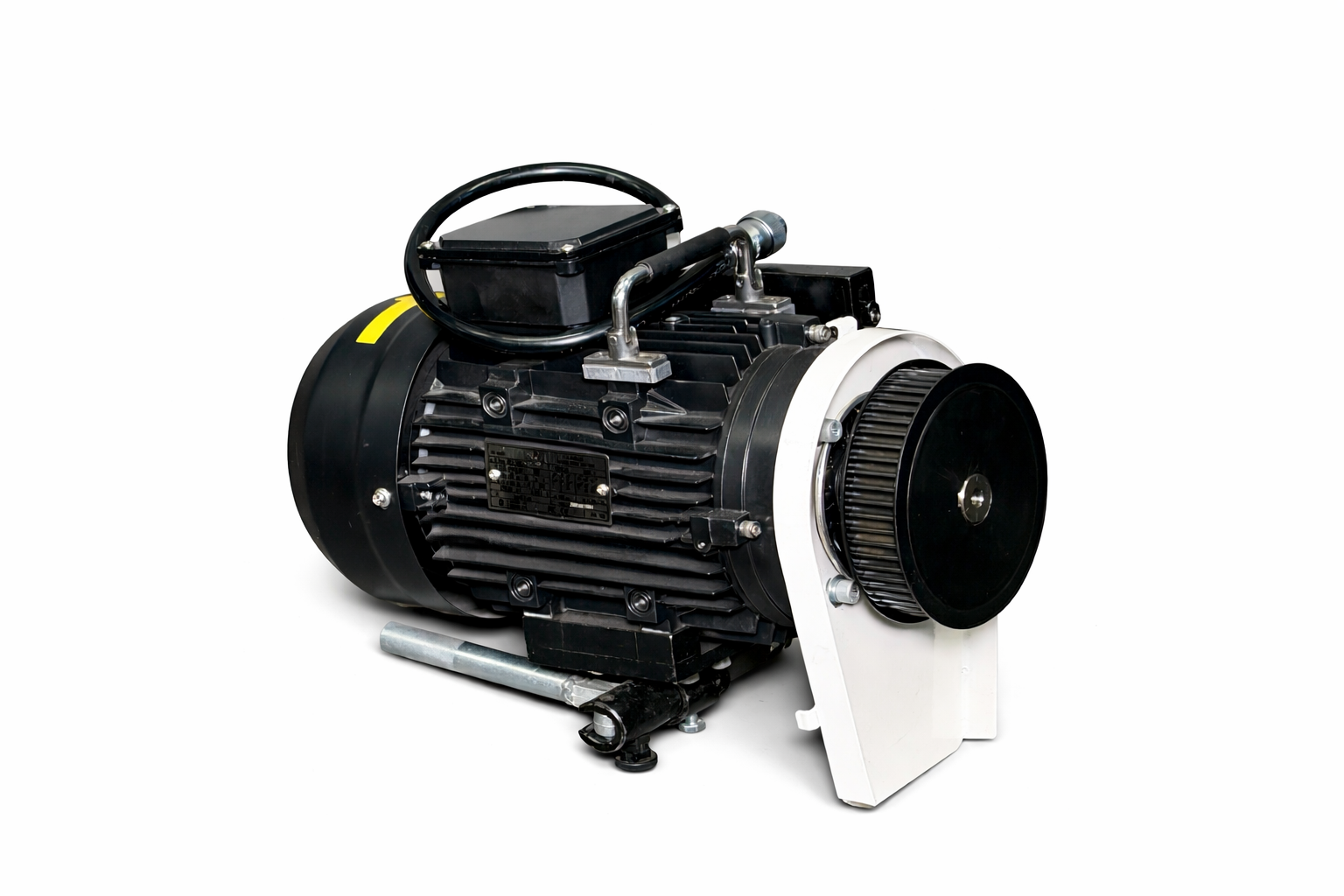

Die T-REX wiegt 90 kg im Gesamtgewicht, davon entfallen 30 kg auf den abnehmbaren Spindelmotor. Für Treppen, obere Stockwerke und enge Zugänge lässt sie sich in ihre Hauptkomponenten zerlegen.

Im Arbeitszustand misst die Maschine 500 x 480 x 1140 mm, zusammengeklappt 600 x 550 x 700 mm. Die Hand-Arm-Vibration liegt unter 1 m/s², der Schallleistungspegel im Leerlauf über 80 dB(A). Der Faltmechanismus verkleinert die Maschine für den Fahrzeugtransport.

Werkzeugaufnahme und Absaugung

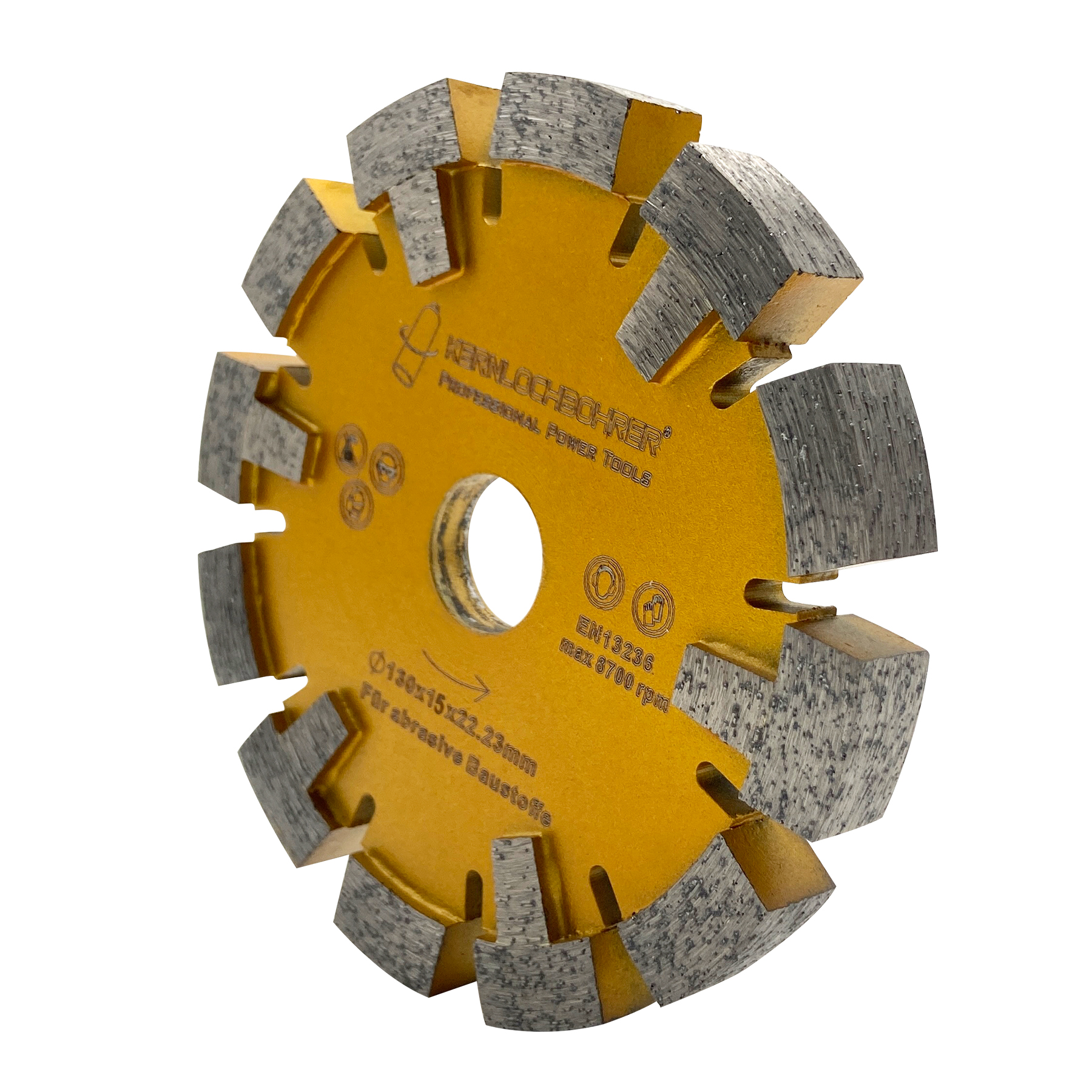

Die Werkzeugaufnahme nimmt Frässcheiben bis 130 mm Durchmesser mit einer Nutbreite von 13 bis 17 mm auf. Die gewählte Frässcheibe bestimmt die Schlitzbreite zwischen 13 und 17 mm.

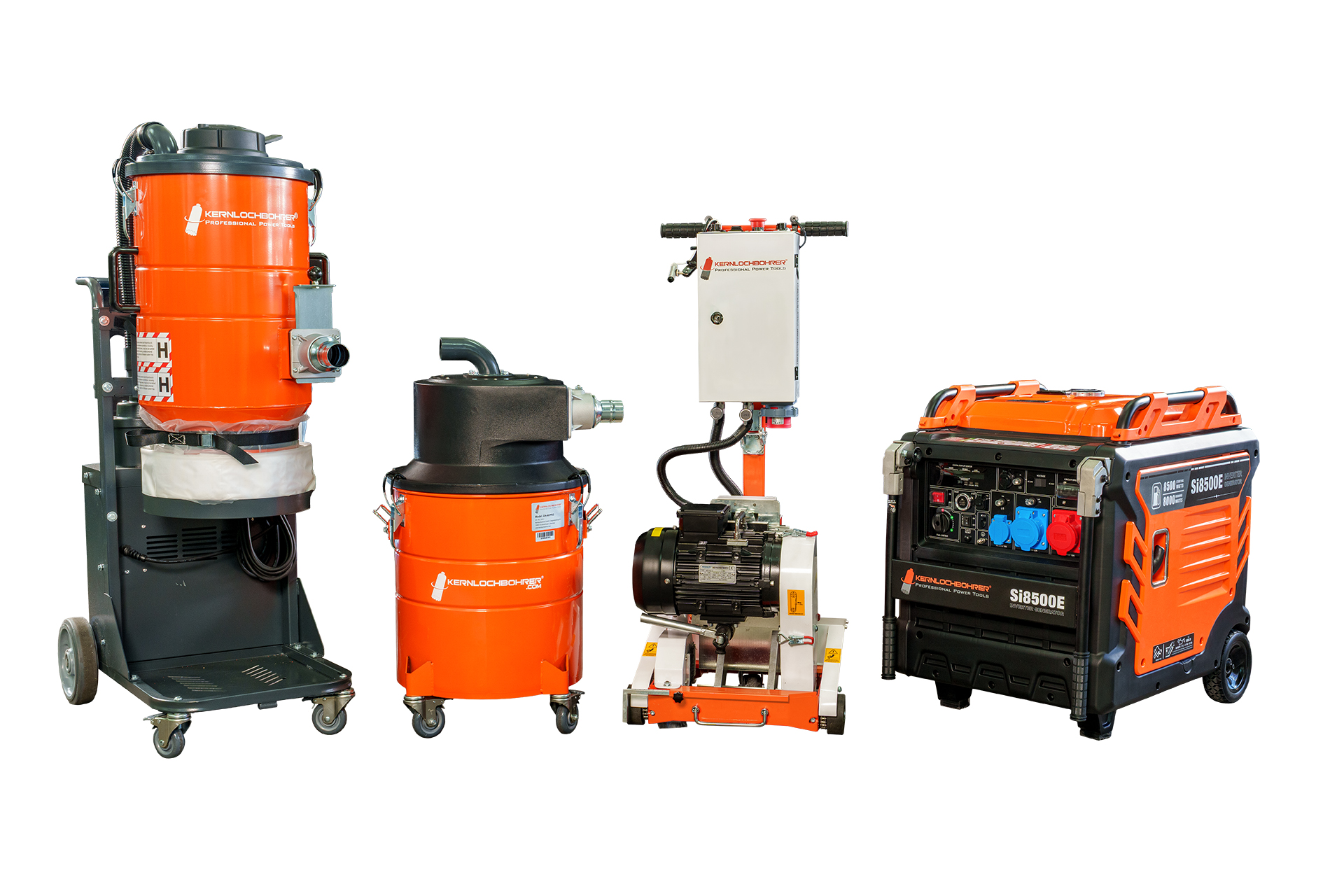

Ein Hochleistungs-Trockensauger wird am Absauganschluss mit 50 mm oder 45 mm angeschlossen. Er erfasst Feinstaub direkt an der Frässtelle und führt ihn aus dem Arbeitsbereich ab.

Lieferumfang

• Fußbodenheizungsfräsmaschine T-REX
• Gabelschlüssel SW 18
• Gabelschlüssel SW 24

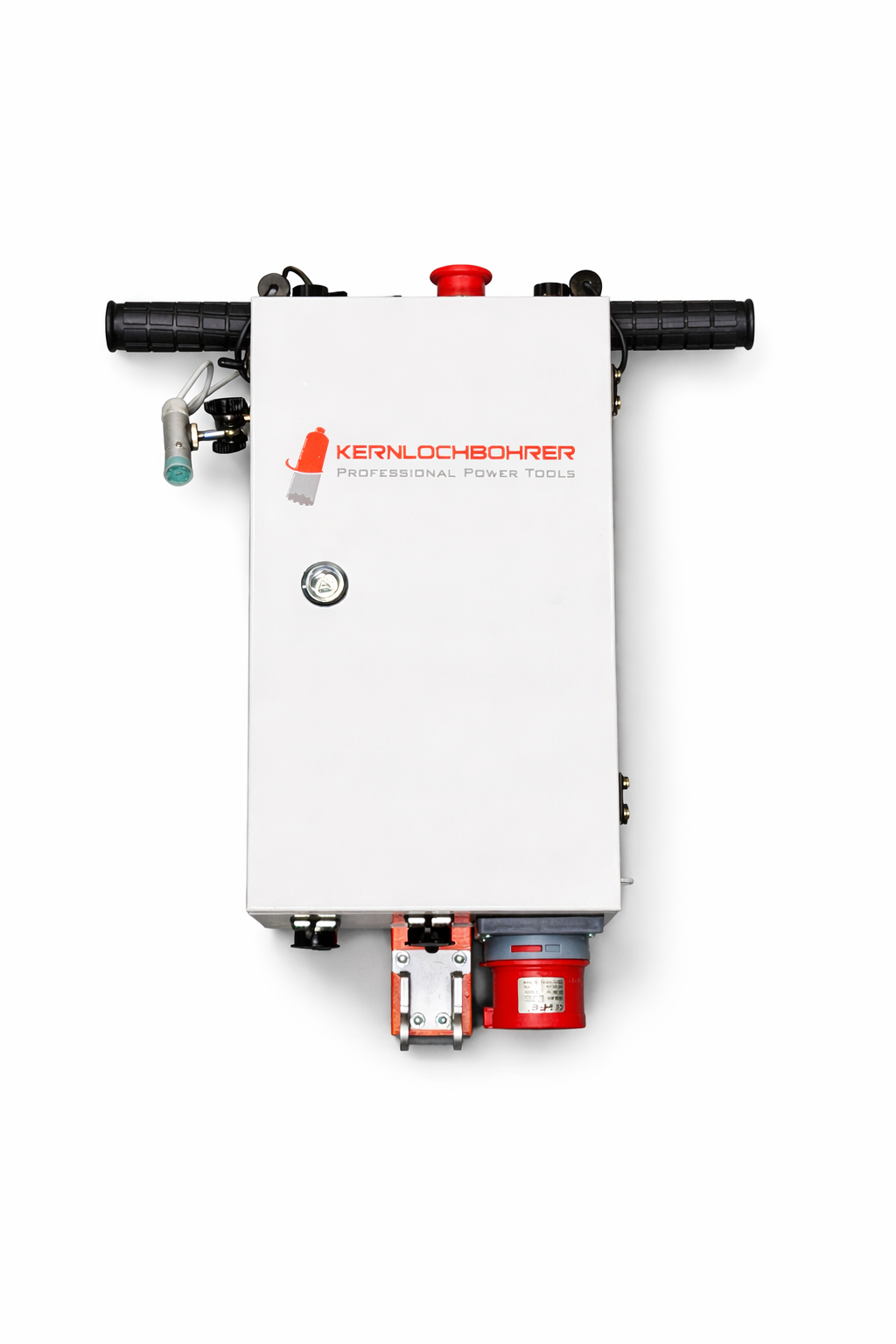

• Schlüssel für Schaltkasten
• Betriebsanleitung

Nicht enthalten: Frässcheibe.

Häufige Fragen

Wie tief fräst die T-REX? Die Schnitttiefe lässt sich elektronisch und stufenlos bis 25 mm einstellen. Der Millimeterwert wird digital angezeigt.

Brauche ich Starkstrom? Ja. Der 4000-Watt-Spindelmotor arbeitet an einem dreiphasigen Anschluss mit 400 V / 50 Hz.

Wie nah kommt die T-REX an die Wand? Der Mindest-Wandabstand beträgt 120 mm.

Wie wird der Staub erfasst? Ein externer Hochleistungs-Trockensauger wird am Absauganschluss mit 50 mm oder 45 mm angeschlossen. Der Staub wird direkt an der Frässtelle aufgenommen.
