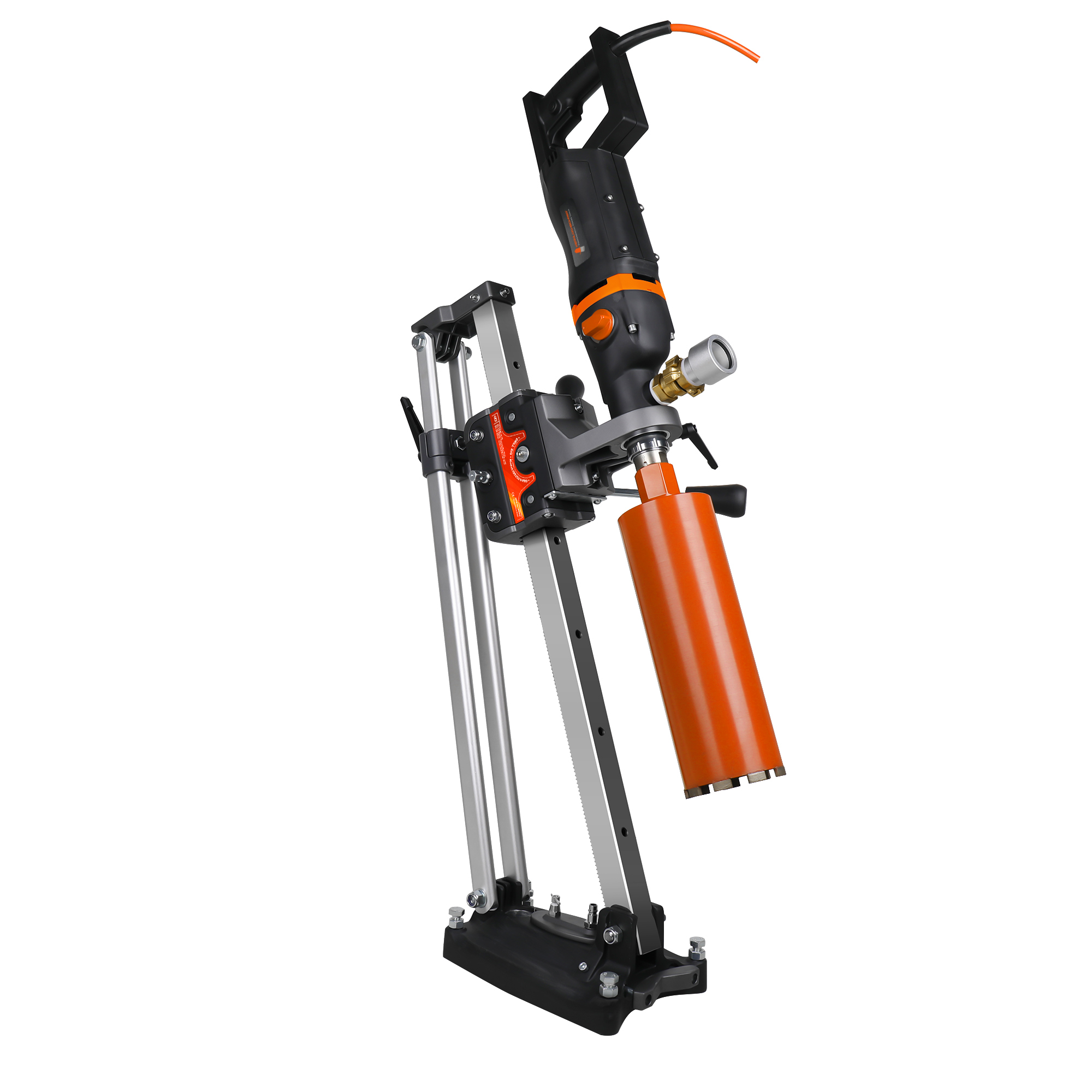

Softschlag-Kernbohrgerät SID202/H-Xtrem mit Kernbohrständer
1.399,90 €
Lordo
1.665,88 €
Articolo non disponibile.
Numero di prodotto:
6188
| Area di applicazione: | Calcestruzzo, cemento armato, pietra e muratura |
|---|---|
| Consumo di energia: | 2600 W |
| Tensione / Frequenza: | 230 V / 50 Hz |
| Classe di protezione: | IP 20 |
| Numero di marce: | 2 |
| Frequenza del battito: | Mit Softschlag: 1: 18200 1/min | 2: 40300 1/min |
| Portautensili: | 1 1/4 UNC + G 1/2" |
| Max. Foratura-Ø: | Guida manuale: 162 mm | Montante guidato: 202 mm |
| Collegamento del carotiere: | Portamorsetti Ø 60 mm |
| Tipo di montaggio: | Set di fissaggio del cavo L o tassello metallico e asta filettata |
| Connessione per l'aspirazione della polvere: | Adattatore (Ø 35 mm) |
| Allacciamento alla rete idrica: | Gardena |
| Peso unità di perforazione: | 22,9 kg |
| Supporto di peso: | 16,8 kg |
| Valore di vibrazione: | 6 m/s² |
| Nass- / Trockenbohren: | Hand- oder Ständergeführt | Nass- oder Trockenkernbohren |
| Zusatzfunktionen: | Bohrke | Rückschlagschutz | Sanftanlauf | Softschlagfunktion |
| Produktart: | Softschlag-Kernbohrgerät mit Kernbohrständer |
| Gewicht (Bohrgerät): | 6,05 kg |
Numero di prodotto:
6188
Descrizione del
Softschlag-Kernbohrgerät SID202/H-Xtrem mit Kernbohrständer IDS252/V-PRO - Kernbohrsystem 2600 W mit Softschlag
Professionelles Kernbohrsystem für Trocken- und Nassbohrungen
Das Kernbohrsystem kombiniert das Softschlag-Kernbohrgerät SID202/H-Xtrem mit dem professionellen Kernbohrständer IDS252/V-PRO.
Das System eignet sich für präzise Kernbohrungen in Beton, Stahlbeton, Stein und Mauerwerk. Der Schwerpunkt liegt auf geführten Trockenbohrungen mit Softschlag sowie klassischen Nasskernbohrungen.
Der Kernbohrständer führt die Maschine stabil und ermöglicht einen kontrollierten Vorschub. Das ist besonders bei größeren Bohrdurchmessern, tiefen Bohrungen, Serienbohrungen und Arbeiten mit hohen Anforderungen an die Bohrgenauigkeit von Vorteil.
Bürstenloser 2600-Watt-Motor
Die SID202/H-Xtrem verfügt über einen leistungsstarken bürstenlosen Elektromotor mit 2600 Watt.
Der Brushless-Motor arbeitet ohne Kohlebürsten. Verschleißbedingte Kohlebürstenwechsel entfallen.
Die Kernbohrmaschine wiegt 6,05 kg und ist für Bohrdurchmesser bis 202 mm ausgelegt.
Trockenbohren in Beton und Stahlbeton mit Softschlag
Beim Trockenbohren wird die Softschlagfunktion über den Moduswahlring an der Bohrspindel zugeschaltet.
Zusätzlich zur Drehbewegung erzeugt die Maschine eine Micro-Percussion. Diese unterstützt die Diamantbohrkrone beim Trockenbohren in Beton, Stahlbeton und anderen harten mineralischen Baustoffen.
Die Schlagzahlen betragen:
1. Gang: 18.200 Schläge/min
2. Gang: 40.300 Schläge/min
Der IDS252/V-PRO führt die Bohrkrone gleichmäßig und unterstützt einen kontrollierten Vorschub. Der entstehende Bohrstaub kann über einen angeschlossenen Industriestaubsauger direkt an der Maschine abgesaugt werden.
Vorteile des Trockenbohrens mit Kernbohrständer
Das Trockenbohren mit Softschlag eignet sich besonders für Arbeiten im Gebäudebestand, bei denen Wasser und Bohrschlamm vermieden werden sollen.
Typische Anwendungen sind:
- Einbau von Klimaanlagen
- Installation von Luft-Wasser-Wärmepumpen
- Kernbohrungen für Hauseinführungen
- Glasfaser- und Telekommunikationsleitungen
- Elektro- und Versorgungsleitungen
- Heizungs- und Sanitärinstallationen
- Lüftungsleitungen
Die Verbindung aus Softschlag, direkter Staubabsaugung und geführtem Vorschub eignet sich besonders für präzise Kernbohrungen in fertig ausgebauten Gebäuden.
Da kein Kühlwasser benötigt wird, entstehen weder Bohrwasser noch Bohrschlamm. Das bietet Vorteile in Wohngebäuden, Krankenhäusern, Technikräumen, Bürogebäuden, Hotels und bereits fertiggestellten Bereichen von Neubauten.
Kernbohrständer IDS252/V-PRO mit schwingungsdämpfendem Aufbau
Der IDS252/V-PRO wurde für präzise und kontrollierte Kernbohrungen entwickelt.
Sein schwingungsdämpfender Aufbau reduziert Vibrationen während des Bohrvorgangs. Das verbessert die Führung der Kernbohrmaschine und unterstützt ein bedienerfreundliches und ermüdungsarmes Arbeiten.
Die robuste Konstruktion eignet sich für den regelmäßigen professionellen Einsatz.
Die nutzbare Hublänge beträgt 580 mm. Das Gewicht des Kernbohrständers liegt bei 16,8 kg.
Zwei Vorschubübersetzungen für Geschwindigkeit oder Kraft
Der Vorschubschlitten des IDS252/V-PRO verfügt über zwei Übersetzungsstufen.
Je nach Bohrsituation kann der Anwender zwischen schnellem Vorschub und einer kraftvollen Übersetzung wählen.
Die schnelle Übersetzung eignet sich zum zügigen Bewegen des Schlittens, zum Ansetzen der Bohrkrone und zum Zurückfahren der Maschine.
Die kraftvolle Übersetzung unterstützt einen kontrollierten Vorschub bei anspruchsvollen Kernbohrungen, harten Baustoffen und größeren Bohrdurchmessern.
Der Anwender kann den Vorschub damit passend zur jeweiligen Bohraufgabe wählen.
Vorschubhebel links oder rechts montierbar
Der Vorschubhebel kann auf beiden Seiten des Schlittens angebracht werden.
Je nach Platzverhältnissen kann der Anwender den Hebel links oder rechts einsetzen.
Das ist auf Baustellen besonders praktisch, wenn Wände, Rohrleitungen, Kabeltrassen oder andere Installationen den Zugang zu einer Seite des Kernbohrständers einschränken.
Präzise Ausrichtung des Kernbohrständers
Die Führungssäule des IDS252/V-PRO ist winkelverstellbar und ermöglicht dadurch auch Winkelbohrungen.
Nivellierschrauben an der Grundplatte und integrierte Libellen unterstützen die präzise Ausrichtung des Kernbohrständers.
Dadurch lässt sich das System vor Beginn der Kernbohrung genau positionieren und ausrichten.
Sichere 60-mm-Aufnahme der Kernbohrmaschine
Die SID202/H-Xtrem wird über ihren Spannhals mit Ø 60 mm im Klemmhalter des IDS252/V-PRO befestigt.
Der Klemmhalter fixiert die Kernbohrmaschine sicher am Ständer.
Beim Einsatz im Kernbohrständer spielt die Griffform der Kernbohrmaschine keine entscheidende Rolle, da die Maschine über den Schlitten des Ständers geführt wird.
Der IDS252/V-PRO kann auch mit anderen Kernbohrmaschinen eingesetzt werden, sofern diese über eine passende Ø-60-mm-Aufnahme verfügen.
Schraub- oder Vakuumbefestigung
Die variable Grundplatte des IDS252/V-PRO ermöglicht sowohl eine Schraubbefestigung als auch eine Vakuumbefestigung.
Bei Schraubbefestigung ist der Kernbohrständer konstruktiv für Bohrdurchmesser bis 252 mm ausgelegt. In Verbindung mit der SID202/H-Xtrem beträgt der maximale Bohrdurchmesser aufgrund der Maschinenleistung 202 mm.
Die Schraubbefestigung kann mit einem geeigneten Befestigungsset wie dem Kordel-Fix-Set Größe L oder mit Metalldübel und Gewindestange erfolgen.
Auf geeigneten glatten und dichten Oberflächen kann der IDS252/V-PRO über die Vakuumgrundplatte befestigt werden.
Bei Vakuumbefestigung beträgt der maximal zulässige Bohrdurchmesser:
An der Wand: bis 152 mm
Am Boden: bis 202 mm
Für die Vakuumbefestigung kann die Vakuumpumpe VP-113/PRO (Art.-Nr. 6256) den erforderlichen Unterdruck erzeugen.
Auch für klassische Nasskernbohrungen
Die SID202/H-Xtrem kann im IDS252/V-PRO auch als klassische Nassbohr-Kernbohrmaschine eingesetzt werden.
Dazu wird die Softschlagfunktion deaktiviert und die Wasserversorgung angeschlossen. Die Maschine arbeitet anschließend im normalen Drehbohrmodus.
Das Nassbohren eignet sich besonders für sehr harte Betone, harte Natursteine sowie Beton und Gestein mit hohem Kiesel- oder Quarzanteil.
Auch bei großen und tiefen Kernbohrungen bietet die kontinuierliche Wasserkühlung Vorteile. Das Wasser kühlt die Diamantsegmente und unterstützt den Abtransport des Bohrmaterials.
Der Kernbohrständer sorgt dabei für eine gleichmäßige Führung und einen kontrollierten Vorschub.
Gyroskopischer Anti-Kickback-Schutz
Die SID202/H-Xtrem verfügt über einen integrierten gyroskopischen Anti-Kickback-Schutz.
Das System erkennt plötzlich auftretende unkontrollierte Drehbewegungen und unterbricht unmittelbar die Motorleistung.
Diese Funktion dient insbesondere beim handgeführten Einsatz dem Schutz des Anwenders.
Beim Betrieb im Kernbohrständer wird die Maschine zusätzlich mechanisch geführt und sicher fixiert.
Zusätzlich verfügt die Kernbohrmaschine über eine mechanische Rutschkupplung.
Automatische Bohrkern-Lösefunktion
Beim Trockenbohren kann ein ausgebohrter Kern in der Diamantbohrkrone stecken bleiben.
Die SID202/H-Xtrem besitzt dafür eine automatische Bohrkern-Lösefunktion.
Der Anwender betätigt den Schalter dreimal schnell hintereinander. Die Maschine führt anschließend eine kurze Wechselbewegung aus, die das Lösen des Bohrkerns unterstützt.
Die Funktion endet nach 8 Sekunden automatisch oder kann vorher über den Schalter beendet werden.
Mechanisches 2-Gang-Getriebe der Kernbohrmaschine
Die SID202/H-Xtrem verfügt über ein mechanisches 2-Gang-Getriebe mit Ölbadschmierung.
Leerlaufdrehzahl 1. Gang: 700 1/min
Leerlaufdrehzahl 2. Gang: 1550 1/min
Bohrdurchmesser 1. Gang: bis 202 mm
Bohrdurchmesser 2. Gang: bis 102 mm
Der Gang wird passend zum eingesetzten Bohrdurchmesser gewählt.
Werkzeugaufnahme
Die Bohrspindel besitzt ein 1¼"-UNC-Außengewinde und ein G½"-Innengewinde.
Damit können entsprechende Diamantbohrkronen und Zentrierhilfen direkt mit der Maschine verbunden werden.
Sicherheit und Schutzfunktionen der SID202/H-Xtrem
Die Kernbohrmaschine verfügt über:
- Gyroskopischen Anti-Kickback-Schutz
- Mechanische Rutschkupplung
- Überstromschutz
- Überspannungsschutz
- Thermischen Überhitzungsschutz
- Elektronischen Schutz der Steuereinheit
- LED-Anzeigen für Betriebs- und Warnzustände
- PRCD-Fehlerstromschutzschalter
Technische Daten SID202/H-Xtrem
- Motor: bürstenloser Elektromotor
- Motorleistung: 2600 Watt
- Netzspannung: 230 Volt
- Stromaufnahme: 14 A
- Frequenz: 50 bis 60 Hz
- Gewicht: 6,1 kg
- Maximaler Bohrdurchmesser: 202 mm
- Getriebe: mechanisches 2-Gang-Getriebe mit Ölbadschmierung
- Leerlaufdrehzahlen: 700 | 1550 1/min
- Softschlag: 18.200 | 40.300 Schläge/min
- Bohrdurchmesser je Gang: bis 202 | 102 mm
- Werkzeugaufnahme: 1¼" UNC außen und G½" innen
- Spannhals: Ø 60 mm
- Bohrverfahren: Trockenbohren und Nassbohren
- Softschlagfunktion: zuschaltbar und abschaltbar
- Anti-Kickback-System: gyroskopisch überwacht
- Staubabsaugung: Schnellanschluss
- Wasserversorgung: Schnellanschluss
Technische Daten IDS252/V-PRO
- Maschinenaufnahme: Klemmhalter Ø 60 mm
- Nutzbare Hublänge: 580 mm
- Gewicht: 16,8 kg
- Vorschubschlitten: 2 Übersetzungsstufen
- Vorschub: schnelle oder kraftvolle Übersetzung
- Vorschubhebel: links oder rechts montierbar
- Befestigung: Schraub- oder Vakuumbefestigung
- Maximaler Bohrdurchmesser des Ständers bei Schraubbefestigung: 252 mm
- Maximaler Bohrdurchmesser des Systems mit SID202/H-Xtrem: 202 mm
- Maximaler Bohrdurchmesser bei Vakuumbefestigung an der Wand: 152 mm
- Maximaler Bohrdurchmesser bei Vakuumbefestigung am Boden: 202 mm
- Nutzbare Hublänge: 580 mm
- Winkelverstellung: vorhanden
- Nivellierung: Nivellierschrauben und integrierte Libellen
Abmessungen
Länge 920 mm | Breite 500 mm | Höhe 200 mm
Im Lieferumfang des Kernbohrsystems enthalten
Softschlag-Kernbohrmaschine SID202/H-Xtrem mit:
- Spannhalsgriff mit Klemm-Ø 60 mm
- Adapter für Staubabsaugung
- Adapter für Wasserversorgung
- Gabelschlüssel SW32
- Gabelschlüssel SW41
- Schutzbrille
- 1 Paar Gehörschutzstöpsel
- Stabiler Aufbewahrungskoffer
- Betriebsanleitung
Kernbohrständer IDS252/V-PRO mit:
- Kernbohrständer IDS252/V-PRO
- Klemmhalter Ø 60 mm
- Vorschubhebel
- Doppel-Gabelschlüssel SW 17/19
- Innensechskantschlüssel SW 5
- Betriebsanleitung
Speziell abgestimmte Softschlag-Bohrkronen
Für optimale Bohrergebnisse mit der SID202/H-Xtrem empfehlen wir unsere speziell auf die Softschlag-Technologie abgestimmten Diamantbohrkronen.
Die Bohrkronen sind für die hohen mechanischen und thermischen Belastungen beim trockenen Kernbohren ausgelegt. Die Diamantsegmente besitzen eine Temperaturbeständigkeit bis 1.200 °C.
Unsere Softschlag-Bohrkronen sind in zwei Längen erhältlich:
300 mm
450 mm
Die passenden Softschlag-Bohrkronen in den verschiedenen Durchmessern finden Sie in unserem Onlineshop.
Optionales Zubehör für das Kernbohrsystem
Um das Kernbohrsystem sicher und effizient einsetzen zu können, bieten wir eine Reihe von optionalem Zubehör an, das speziell für die professioneller Handwerker entwickelt wurde:
Befestigungsset Kordel-Fix-Set L
Für die Schraubbefestigung steht ein geeignetes Befestigungsset wie das Kordel-Fix-Set Größe L in verschiedenen Ausführungen zur Verfügung
Vakuumpumpe VP-113/PRO (Art.-Nr. 6256)
Für eine sichere und zuverlässige Vakuumbefestigung sorgt die Vakuumpumpe VP-113/PRO für den erforderlichen Unterdruck.
Industriestaubsauger TS-38/HEPA (Art.-Nr. 6442)
Der Trockensauger TS-38/HEPA ist ein leistungsstarkes und vielseitiges Reinigungsgerät, das für die Aufnahme von trockenem, nicht brennbarem Staub geeignet ist.
Wassertank WT-60 (Art.-Nr. 6270) und WT-60/S mit Schlauchtrommel (Art.-Nr. 6274)
Der Wassertank WT-60 sowie die Variante WT-60/S mit praktischer Schlauchtrommel ermöglichen eine zuverlässige und flexible Wasserversorgung bei Nasskernbohrungen. In Kombination mit unseren Wassersammelringen, die in verschiedenen Durchmessern im Shop erhältlich sind, entsteht eine optimale Lösung für sauberes und kontrolliertes Arbeiten.
SID202/H-Xtrem mit IDS252/V-PRO für präzise Kernbohrungen
Die Kombination aus SID202/H-Xtrem und IDS252/V-PRO verbindet einen bürstenlosen 2600-Watt-Motor und Softschlag-Technologie mit der kontrollierten Führung eines professionellen Kernbohrständers.
Der schwingungsdämpfende Aufbau reduziert Vibrationen während des Bohrvorgangs. Die zwei Vorschubübersetzungen erlauben je nach Anwendung einen schnellen oder besonders kraftvollen Vorschub. Durch den beidseitig montierbaren Vorschubhebel lässt sich der Ständer auch bei eingeschränkten Platzverhältnissen komfortabel bedienen.
Beim Trockenbohren ermöglicht das System Kernbohrungen in Beton und Stahlbeton ohne Kühlwasser.
Für harte Gesteine, quarzhaltige Baustoffe und klassische Nasskernbohrungen wird die Softschlagfunktion deaktiviert und die Maschine mit Wasserversorgung betrieben.
Damit eignet sich das Kernbohrsystem für professionelle Trocken- und Nasskernbohrungen mit präziser Führung, flexiblem Vorschub und hoher Bedienbarkeit.
Eigenschaften
| Area di applicazione: | Calcestruzzo, cemento armato, pietra e muratura |
|---|---|
| Consumo di energia: | 2600 W |
| Tensione / Frequenza: | 230 V / 50 Hz |
| Classe di protezione: | IP 20 |
| Numero di marce: | 2 |
| Frequenza del battito: | Mit Softschlag: 1: 18200 1/min | 2: 40300 1/min |
| Portautensili: | 1 1/4 UNC + G 1/2" |
| Max. Foratura-Ø: | Guida manuale: 162 mm | Montante guidato: 202 mm |
| Collegamento del carotiere: | Portamorsetti Ø 60 mm |
| Tipo di montaggio: | Set di fissaggio del cavo L o tassello metallico e asta filettata |
| Connessione per l'aspirazione della polvere: | Adattatore (Ø 35 mm) |
| Allacciamento alla rete idrica: | Gardena |
| Peso unità di perforazione: | 22,9 kg |
| Supporto di peso: | 16,8 kg |
| Valore di vibrazione: | 6 m/s² |
| Nass- / Trockenbohren: | Hand- oder Ständergeführt | Nass- oder Trockenkernbohren |
| Zusatzfunktionen: | Bohrke | Rückschlagschutz | Sanftanlauf | Softschlagfunktion |
| Produktart: | Softschlag-Kernbohrgerät mit Kernbohrständer |
| Gewicht (Bohrgerät): | 6,05 kg |
